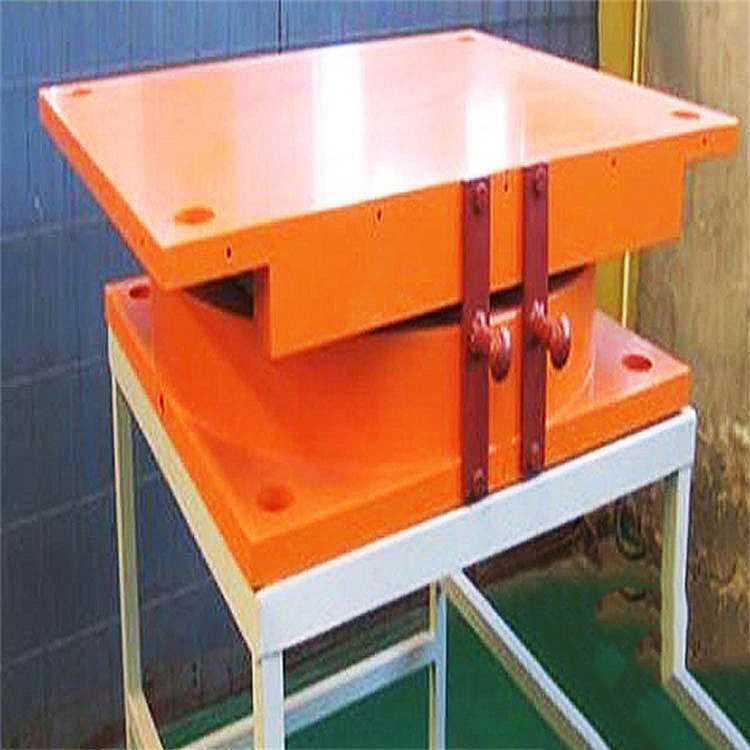

,盆式橡胶支座施工,
一、支座卸货与存放,支座需用软绳捆扎，装卸时需用叉车或起重设备吊装，支座各部件己按要求连接好，可立即用于安装。,如果送达工地的支座没有立即安装，应妥善存贮；支座存贮的场所要求场地干整，支座套筒的下方用方木或木块垫放，支座存贮的场所应防潮防晒防尘，并保持清洁；严禁与酸、碱、油类、有机溶剂等影响支座质量的物质接触，并距离热源1m以上。支座存贮应不影响工地施工，且方便支座的运输和吊装（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址m.punchthebeat.com，免费发布供求，免费发布产品，免费发布企业动态）。支座本体部件不可分解拆开。,整个装卸、运输和存储的过程应当保证支座各部件及油漆面不受损坏。盆式橡胶支座安装前，应先核对包装与产品标牌（承载力、规格、型号和位移量）是否相符，并检查临时连接及标尺指针是否完好。产品标牌（承载力）产品包装（承载力）产品标牌（规格）产品包装（规格）产品包装（型号）产品标牌（型号）
二、支座安装前的检查,,支座安装时，先根据图纸的要求确定各个支座的安装位置。,,,,,,,注意各个支座位移方向是否正确!
三：支座安装位置确定,,四：支座梁底安装,,,四：支座梁底安装,
四：支座梁底安装,,,☆若有间隙必须进行调整！,墩台垫石,五：墩台垫石,调整桥墩与桥面板之间由于施工而引起的偏差。
五：墩台垫石,
墩台垫石表面必须铺设20-30mm的无收缩干硬性砂浆，夯实后表面高差应小于2mm,并注意预留孔四周的砂浆不得高出水平面，若横桥向需安装2个支座时，还要注意横桥向2个垫石表面的高度也须一致；2.使用预制箱梁时，墩台处理还应该注意同一片箱梁下四个墩台垫石的水平高差，如果高差较大的必须进行调整。,,无收缩干硬性砂浆20-30mm,,Φb,φa,,
六：预留孔的处理,预留孔必须按图纸要求施工，预留孔深度和直径必须大于支座套筒或底柱的预埋长度和直径，一般直径和深度均大于60mm为宜，并将杂物清理干净。,,,预留孔,,,,,,,,>60mm为宜,,,,,,φb–φa>60mm为宜,垫层,,支座一般采用预埋套筒和锚固螺栓的连接方式，在墩台顶面支承垫石部位需预留锚栓孔。
七：落梁操作的注意事项,落梁时一定要平稳，梁体两端支座同时接触墩台，避免出现单个支座接触墩台，而出现偏压造成支座因偏心受力产生非正常位移。
八：灌浆注意事项,1.T梁支座就位后，对螺栓孔进行浇注，必须一次性浇注，防止两次浇注时上下层混凝土分层，浇注完成后检查是否有漏浆情况，并对支座四周的干硬性砂浆接缝进行封闭处理，如果发现支座下板与砂浆有间隙，必须压浆补实。,,如果有间隙必须补实,,2.箱梁支座就位后进行浇注时必须注意灌浆料用量，浇注时灌浆料要从支座底部中心向四周流动，以防止支座下部浇注不实或脱空。,底部中心,,灌浆,模板,,
九,支座安装时所采用的灌浆材料为无收缩环氧树脂砂浆，其性能要求1：,灌浆材料性能要求,表1灌浆用无收縮环氧树脂砂浆性能要求,15,灌浆工艺,盆式橡胶支座安装时，根据其与梁体或墩台的连接方式（灌浆工艺），可分为如下三种安装方法：1、重力灌浆法。2、压力灌浆法。3、预装钢板法。
1、重力灌桨法， 凿毛支承垫石上表面，露出粗骨料，呈坚固不规则表面，淸除预留孔中的杂物，井用水将支承垫石表面浸湿。吊放支座于支承垫石上，用调平螺栓、薄形钢板或薄形千斤顶调整支座髙度和平整度。
2,预留孔灌浆（支座封模前）,支座封模前，在灌浆管一
端安装一个漏斗，另一端深入预留孔内，在重力作用下，通过漏斗和灌浆管将无收缩环氧树脂砂浆灌入预留孔内，然后迅速抽出灌浆管。
3,封模灌浆：
待各预留孔灌浆完成后，立即在支座四周封好模，将灌浆管伸入至支座下面中心位置，从支座中心向四周灌浆。灌浆时用振动棒将砂浆捣实，排除气泡，确保空隙全部被砂浆灌满。灌浆至砂浆高出支座下支座板10mm为宜。.支座垫石和支座之间灌浆
,4、压力灌浆法，在支承垫石侧面预先设置通往预留孔内的压浆嘴。◆检査支承垫石顶面，保证其高程达设计标高且平整光滑，四角高差不大于2mm。◆在垫石顶面涂抹一层环氧树脂砂浆，确保支座位置及高程后，就位支座。,◆支座就位后，仔细检查其位置、标高无误后，再经压浆嘴向预留孔内灌注无收缩环氧树脂砂浆，砂浆应灌满并从顶面漫出以确保压浆密实，待环氧树脂砂浆达到设计强度后拧紧锚固螺栓，完成支座安装。
5.压力灌浆法、预装钢板法（本方法仅限于现浇梁支座安装）◆现浇梁若采用预装钢板法安装支座时，垫石顶面必须设置下预埋钢板，仅在墩台顶面设置预留孔，而支承垫石部位可不设置预留孔。◆凿毛墩台顶面，露出粗骨料，呈坚固不规则表面，淸除预留孔中的杂物。◆支垫石模板，吊放支座下预埋组件于垫石钢筋网顶面，固定下预埋组件并调整高度和平整度。◆检查支座下预埋组件顶面，保证其标高达设计标高且四角高差不大于2mm。,◆浇筑支承垫石混凝土（当釆用预装钢板法安装支座时，施工垫石高度应比原设计高度高10mm),并使混凝土能漫过下预埋钢板10mm。,预装法◆待垫石混凝土达设计强度后，用水准仪复测支座下预埋组件顶面标高，确保支座位置及高程无误。安装支座本体及上预埋组件示意图,◆将支座和上预埋组件连接成整体并安装在下预埋钢板顶面，完成支座安装。板式橡胶支座施工,支座在运输中，应避免阳光直接曝晒、雨淋、雪浸，并应保持清洁，不应与影响橡胶质量的物质相接触。如果送达工地的支座没有立即安装，应妥善存贮；支座存贮的场所要求场地平整，支座配套钢板、配套螺栓的下方用方木或木块垫放，支座存贮的场所应遮阳、干燥、通风，支座应堆放整齐，保持清洁，严禁与酸、碱、油类、有机溶剂等相接触，并应距热源一米以上且不能与地面直接接触。支座的存贮应不影响工地施工，且方便支座的运输。
