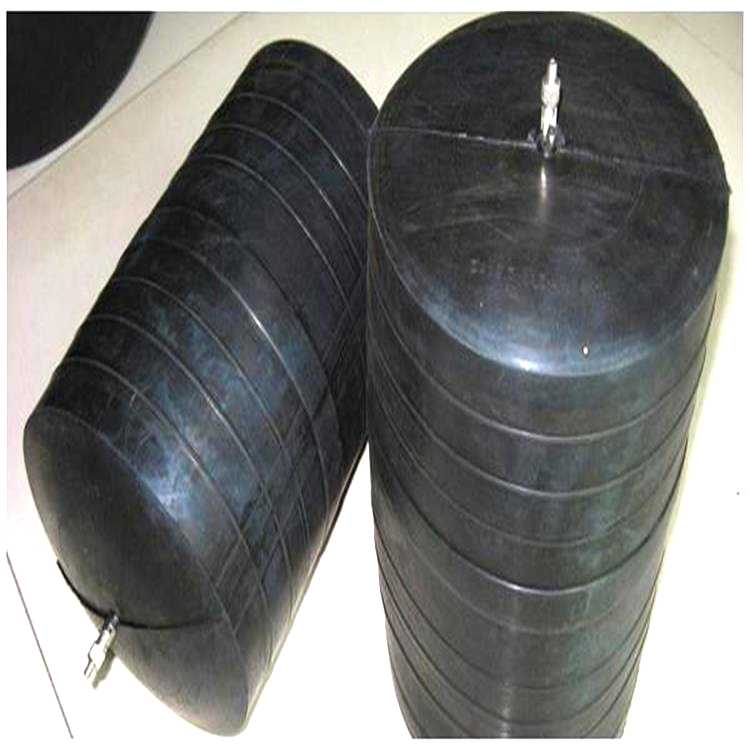

性能

1、设计科学合理应用桥梁橡胶充气芯模，予制或现场浇筑出来的成品构件，都能满足设计要求，且操作简单、省工、省时、省材。

2、桥梁橡胶充气芯模有良好的耐老化性能，使用寿命长本产品用合成橡胶、天然橡胶与加强层硫化后制成。既有很好的抗胀强度，又有弹性和柔韧性，所以能满足在各种工作条件下的使用（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址m.punchthebeat.com，免费发布供求，免费发布产品，免费发布企业动态）。

3、桥梁橡胶充气芯模适用温度广泛在-10℃～+90℃的范围内，材质没有变化。

4、为建筑现场施工轻型化提供了有利条件予应力空心混凝土构件，由于采用桥梁橡胶充气芯模，其重量比非予应力实心构件轻20%，因此减轻建筑物上部结构的重量，可以使桩基缩短，跨径增大，现场施工简便安全。

5、施工工艺简便、安全、卫生使用桥梁橡胶充气芯模，只用少量简单工具，无需特殊工艺。只要将桥梁橡胶充气芯模入钢筋笼内，充气压力达到工作压力时，即浇筑混凝土，待混凝土初凝时，将芯模放气抽出，即可完成成品构件的成型，不污染环境。

桥梁橡胶充气芯模常用型号使用压力示意表

直径（mm）使用压力(Mpa) 80 0.12 120 0.10 150 0.08 200 0.07 250 0.05 400 0.04 500 0.035 600 0.03 700 0.027 800 0.026 900 0.025 2200 0.005

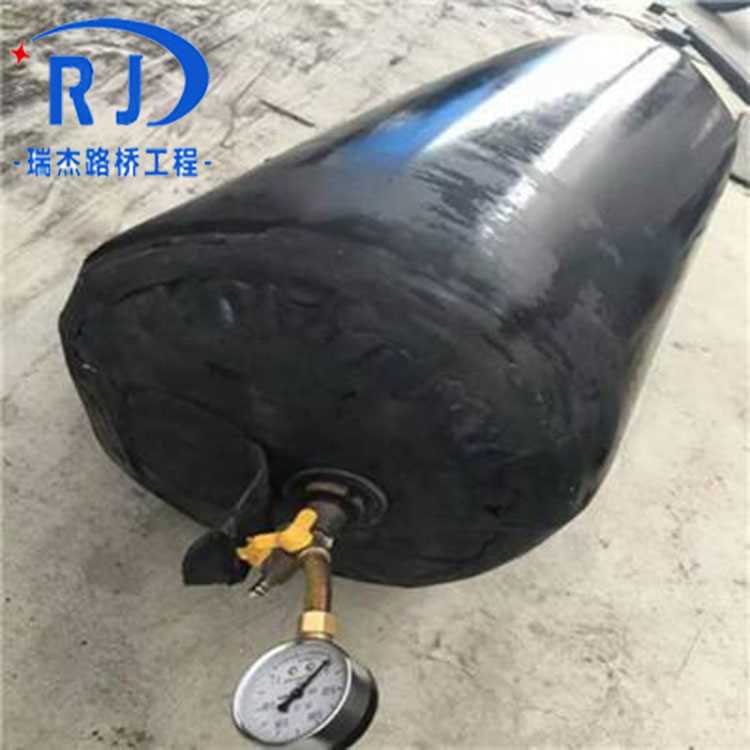

桥梁橡胶充气芯模的使用：

1、入模将桥梁橡胶充气芯模牵引到钢筋笼内、并使纵向接缝朝上。

2、充气

（1）打开阀门充气到规定压力，即可关闭阀门。

（2）异型芯模应交替充气直到达到规定压力。

（3）使用压力。（见上示）

3、固定

（1）因振捣混凝土时，芯模会向上浮，所以必须将上、下、左、右都加以固定，另外加上压块克服上浮力。

（2）一般ф250mm芯模箍筋间距为80cm。如直径加大则箍筋间距相应减小。

4、浇筑混凝土

（1）浇筑混凝土的工艺与实心构造件基本相同。

（2）使用高频插入式振捣棒从两侧同时振捣，可防止芯模左右移动。

（3）振捣棒端头不可接触芯模，以免穿破发生漏气。

5、桥梁橡胶充气芯模，拆模等混凝土初凝后，即将芯模抽出脱模。（打开阀门放气、脱模时间根据施工情况自定）

芯模的保管及维修

1芯模使用后用清水冲洗，如有附着水泥要小心刮除。

2旋转通风干燥处，防止日晒雨淋，不可接触火源。

3不得与油类及有机溶剂接触。

4使用时千万要注意不要让尖锐硬物将芯模扎破。

5桥梁橡胶充气芯模如有漏气现象，可用砂轮或木锉将其表面打毛，用汽油清洗过后，涂上胶粘剂覆盖胶片胶布修补。

关于产品的使用过程中注意事项和维护

1桥梁橡胶充气芯模注意事项：

①桥梁橡胶充气芯模拆模时，直接将桥梁橡胶充气芯模内的气放掉，用人力或机械将桥梁橡胶充气芯模拔出即可。

② 刚性骨架装配式木模板桥梁橡胶充气芯模拆模时需要人工在箱梁内将连接角钢拆掉，将木板运出，拆模时间需并且需采用风机向箱梁内部吹风，防止工人因箱梁内空间狭小，而导致缺氧窒息。

③ 组合式钢内模因采用钢模板，在保证模板刚度的同时给拆模带来难度，拆模时间需5～6h，需采用风机向箱梁内部吹风，防止工人缺氧窒息。
